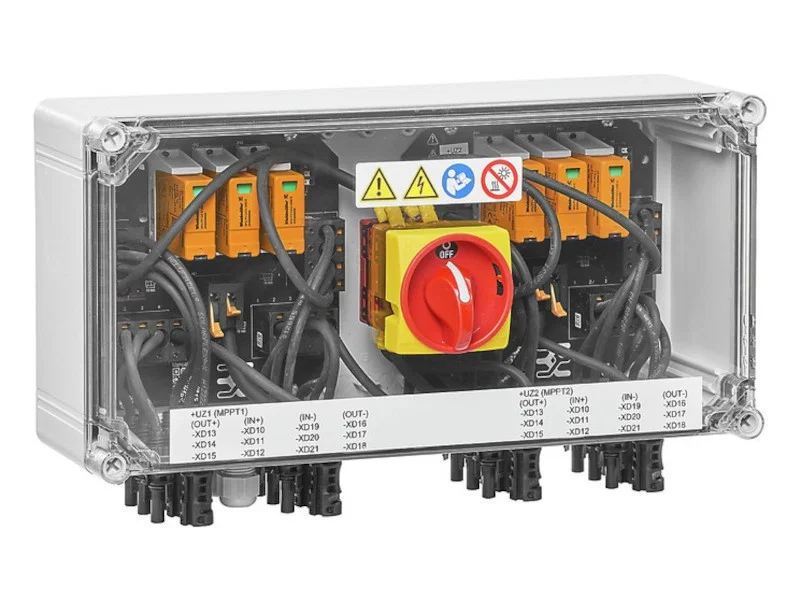

Produktinformationen zum „GAK PVN DC 3IN/3OUT 2MPP SW SPD1R EVO 1,1 kV“
für Wechselrichter mit 2 MPP-Trackern, geeignet für den Gleichstromseitenschutz einer Photovoltaikanlage gemäß EN 51543-32.

MPP1:
3 Eingänge, Anschluss über MC4-Evo-2-Steckverbinder,
kompatibel mit dem Kabeltyp TÜV 2
Pfg1169/08.07 / EN 50618:2063
3 Ausgänge, Anschluss über MC4-Evo-2-Steckverbinder,
kompatibel mit dem Kabeltyp TÜV 2
Pfg1169/08.07 / EN 50618:2063

MPP2:
– identisch mit MPP1

Max. Kettenspannung Uoc:1100 V
Kombinierter Überspannungsableiter der Klasse/Typ I + II mit Meldekontakt
Mit Trennschalter zur sicheren Trennung der Stringleitungen
Anschluss des Meldekontakts über Kabelverschraubungen (8–12 mm Ø)
Max. Leiterquerschnitt: 1,5 mm².
Anschluss der Funktionserde über Kabelverschraubungen (8–12 mm Ø)
Leiterquerschnitt: 16–25 mm².
Schutzart: IP65
Das Ganze ist in einem glasfaserverstärkten Kunststoffgehäuse untergebracht.

Abmessungen
, HxBxT: 240x200x172 mm
Zulassung gemäß den Normen für Niederspannungs-Schaltgerätekombinationen IEC 61439-1:2011 und EN 61439-2:2011
